Тип блоков |
Габаритные размеры, мм |
Масса, кг |
Назначение |
---|---|---|---|
НМ1-М |
340х136х230 |
6,0 |
Управляет одиночным маневровым светофором в горловине станции
|
НМ1Д-М |
340х136х230 |
5,3 |
Дополнительный к блоку НМI-М. Применяется один блок на каждые 6 блоков типа НМI-М
|
НМ2П-М |
340х136х230 |
5,3 |
Управляет маневровыми светофорами с пути, из тупика и одним из светофоров, установленных в горловине в створе или с участка пути
|
НМ2АП-М |
340х136х230 |
6,3 |
Управляет вторым маневровым светофором, установленным в горловине в створе или с участка пути
|
НПМ69-М |
340х136х230 |
6,0 |
Управляет входом , выходом и маршрутным светофорами
|
НН-М |
340х136х230 |
5,5 |
Содержат комплект реле направлений, которые фиксируют род и направление движения
|
НСО2-М |
340х136х230 |
5,0 |
Управляет одиночными стрелками. Устанавливается один блок на две одиночные стрелки
|
НСС-М |
340х136х230 |
4,5 |
Управляет спаренными стрелками
|
НПС-М |
340х136х230 |
5,3 |
Осуществляет последовательный перевод стрелок при магистральном питании |

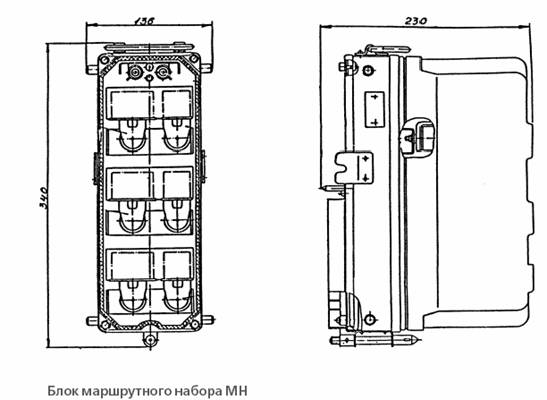

Схема блока маршрутного набора
